要想定制一台合适的机器视觉设备,打光做方案显得尤其重要,想成为一名合格的光学方案工程师首先要知道光源的具体分类:

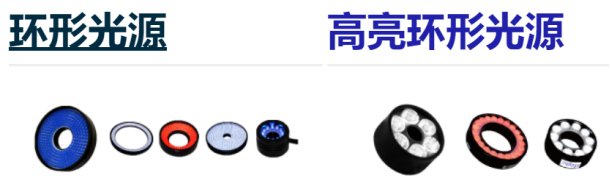

一、环形光源

环形光源提供不同照射角度、不同颜色组合,

更能突出物体的三维信息;高密度LED阵列,高亮度;多种紧凑设计,节省安装空间;解决对角照射阴影问题;可选配漫射板导光,光线均匀扩散。应用领域:PCB基板检测,元器件碰伤划伤检测,金属表面划伤裂纹检测,塑胶件色差腐蚀检测,印字字符检测等。

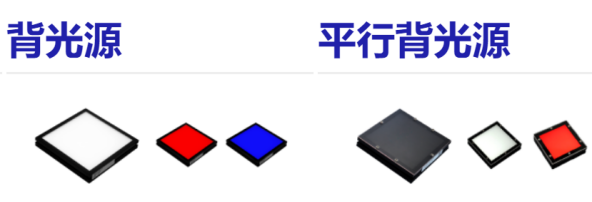

二、背光源

用高密度LED阵列面提供高强度背光照明,能突出物体的外形轮廓特征,尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源,能调配出不同颜色,满足不同被测物多色要求。应用领域:机械零件尺寸的测量,电子元件、IC的外型检测,胶片污点检测,透明物体划痕检测等。检测尺寸使用平行背光或远心平行光源效果更佳,景深更大。

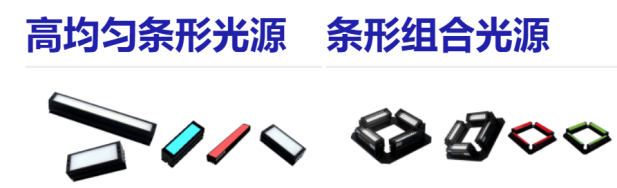

三、条形光源

条形光源是较大方形结构被测物的首选光源;颜色可根据需求搭配,自由组合;照射角度与安装随意可调。应用领域:金属表面检查,图像扫描,表面裂缝检测,LCD面板检测等。

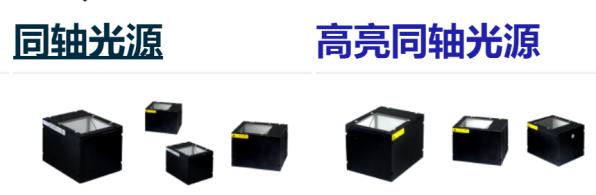

四、同轴光源

同轴光源可以消除物体表面不平整引起的阴影,从而减少干扰;部分采用分光镜设计,减少光损失,提高成像清晰度,均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体,如金属、玻璃、胶片、晶片等表面的划伤、脏污检测,芯片和硅晶片的破损检测,包装条码识别等。

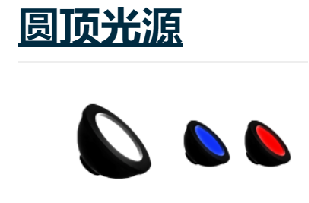

五、碗状光源(圆顶光源)

采用特制漫反射罩,使光线均匀分布在整个观察视野中,可消除表面不平整造成的干扰,可与环形光源、同轴系列进行组合,实现更佳检测效果。应用领域:曲面、不规则表面、凹凸表面、弧形表面的检测;金属、玻璃表面等反光比较强的物质表面检测;镭射雕刻字符、丝印字符检测。



通过对各种种类的光源的了解,再配合不同的相机,镜头,多观察,多动手,多动脑,相信很快就能符合机器视觉的光学方案来。
